变压器中性点接地电阻柜

变压器中性点接地电阻柜

保定众达电气有限公司拥有技术优秀的研发队伍和精良的设备,专门从事变压器中性点接地电阻柜及配电系统中性点接地系列产品的研发、生产、销售及服务工作.开发和生产的变压器中性点接地电阻柜适用于6~35kv以电缆线路为主的城市配电网、大型工业企业、工厂、机场、港口就、地铁等重要电力用户配电网以及发电厂厂用电系统.
一、产品概述:
目前,我国已有不少配电网中性点采用了经电阻接地的运行方式.安装中性点接地电阻柜后,当发生非金属性接地时,受接地点电阻的影响,流过接地点和中性点的电流比金属性接地时有显著降低,同时,健全相电压上升也显著降低,零序电压值约为单相金属性接地的一半.由此可见,采用中性点经电阻接地,可降低单相接地时的暂态过电压、消除孤光接地过电压和某些谐振过电压,并能采用简单的继电保护装置迅速故障线路,切除故障点.
二、产品材质配件介绍
1、产品采用优质进口不锈钢或国产不锈钢电热金属材料,具有电导率高、温度系数高、耐腐蚀、耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点,产品运行安全可靠.
2、本品也可以使用于各种中压配电系统中,变压器为角接时,可以安装独立的接地变压器,中性点电阻与之连接使用.
3、电阻柜阻值可以从1欧姆到2000欧姆,电流从1安培到2000安培设计.
4、电阻柜用于户外或户内,柜体采用不锈钢或冷轧钢板喷塑制成,耐腐蚀,防护等高级.
5、产品可以增加计数功能.记录电阻接地次数.
6、可加装隔离开关,检修方便,也可加温湿度控制装置.
7、可加装智能监控装置,可监测电阻柜正常运行状态下中性点不平衡电流、电阻片、电阻柜内的温度,也可以检测发生单相接地故障瞬间的电流以及记录的信息传递至主控室,使运行人员在第一时间内得到信息.

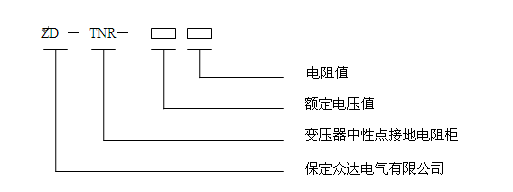

三、型号说明

四、技术参数:
1、海拨高度:不超过4000m
2、环境温度:-40℃~+65℃
3、相对湿度:不大于95%(25℃)
4、安装场所:空气中不含化学腐蚀气体和蒸汽,无爆炸性尘埃
5、电网频率:48~52Hz(50 Hz系统),58~62 Hz(60 Hz系统)
6、适用于:户内、户外
7、电阻安装点:正常状态下中性点位移不超过运行相电压的3%
注:特殊使用条件,请在订货时详细提出。
五、产品特点
1、针对性强,保护到位
ZD-TNR变压器中性点接地电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。此时,电网出现单相接地故障时需立即跳闸切除故障线路。当电网出现单相接地时,接地电阻向接地点提供附加阻性电流,使接地电流呈阻容性质,从而保证产生的过电压不超过2.6倍的相电压。
2、结构紧凑,便于安装
ZD-TNR变压器中性点接地电阻柜将零散的Z型接地变压器(如系统无中性点引出则需加装)、电阻器、电流互感器、测量表、接地保护输出端子等电器设备整体组合在一个封闭金属柜内,而且可以选配隔离开关避雷,成套供货,安全可靠性高,布置清晰整齐,便于安装调试及操作维护。
3、选材考究,充分保证产品质量
ZD-TNR变压器中性点接地电阻柜内的接地变压器为优质干式变压器,其一次绕组为“Z”形接线;电阻器采用不锈钢材料制成,导电率高、通流能力强、耐高温、最高使用温度可达1600℃;温度系数≤ -0.045% /℃、阻值稳定、耐腐蚀、防燃防爆、可靠性高。用合金材料组成的电阻全部采用电阻单元,以多个单元采用亚弧焊接而成框架式结构,电阻单元采用耐高温绝缘子(高分子)支撑连接。根据不同的客户要求我公司可提供进口电阻器。
4、监测功能齐全,并提供模拟量输出
ZD-TNR变压器中性点接地电阻柜可配备电流互感器和动作记录仪,正常时可监视中性点不平衡电流;出现单相接地故障时,可记录动作次数;且可给保护和监控系统提供模拟量输出;还可根据需要加装专用避雷器。同时用户要求本设备里可加装测控保护装置。
5、技术力量雄厚,服务周到
我公司为专业生产厂家,技术力量雄厚,售前的技术交流咨询可随时到位。售后的安装技术指导可按用户要求及时进行。
